Boîtier multifonctionnel MFG

Boîtier multifonctionnel

Les boîtiers multifonctions MFG peuvent faire office de nœuds entre les réseaux étendus (WAN) et les réseaux régionaux de fibres optiques ou de premier point de transfert actif dans les réseaux FTTx. Ils sont utilisés comme alternative aux grandes stations POP et peuvent être équipés de leur propre alimentation électrique et de leur propre refroidissement. Cela permet l'utilisation décentralisée d'une technique active qui tient compte des exigences de taux de transfert de données plus élevés et d'une haute densité de paquets.

Robuste à l'extérieur, variable à l'intérieur

La structure modulaire multifonctionnelle de Connect Com répond à tous les besoins en matière de boîtiers extérieurs personnalisables pour l'installation de techniques actives et passives dans l'infrastructure haut débit communale.

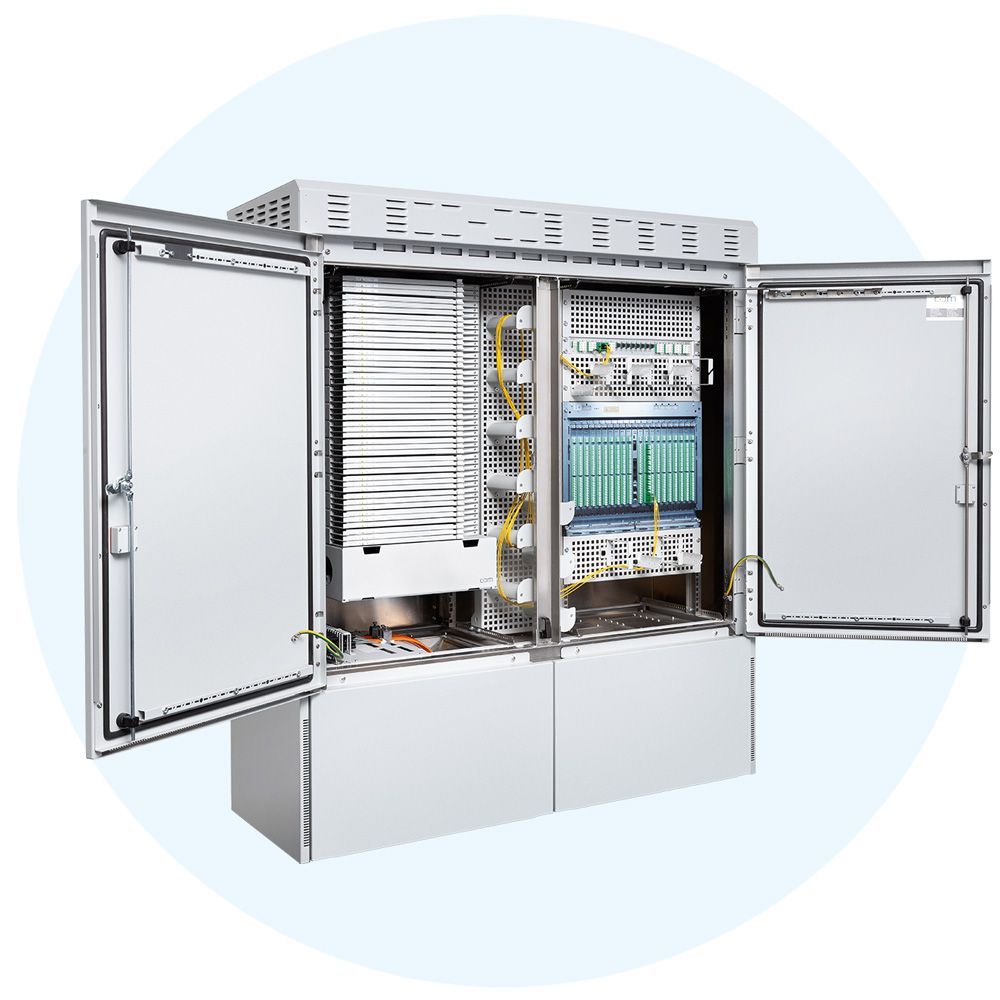

Avantages et caractéristiques

Construction robuste

Un boîtier en aluminium revêtu de poudre et des structures rigides en tôle d'acier, combinés à des joints périphériques sur les parties du boîtier et les portes, empêchent de manière fiable la pénétration de l'humidité, de la saleté et de la poussière
Protection optimale de la technique active sensible et des connexions de fibres optiques

Aménagement intérieur librement modulable

Le cadre de montage variable du système VARIO permet une subdivision de l'espace intérieur en fonction des besoins ainsi qu'un placement flexible des baies 19“- ou ETSI
La plaque de fond à configuration variable permet une planification libre des passages de câbles en termes de positionnement, de taille et de nombre

Spécifique au client et configurable individuellement

L'entretoise amovible permet d'accéder librement à la technique active et passive et facilite ainsi le montage, le démontage et le patching
Les panneaux de brassage SLITE montés à l'arrière garantissent un accès optimal au plateau de réception des câbles et aux composants passifs
Possibilité de remplacer les parties extérieures du boîtier pendant le fonctionnement

Gestion optimale des câbles

Gestion variable des cordons de brassage et des câbles grâce aux composants CMS modulaires de Connect Com (plaques de base, fûts de renvoi, colliers de renvoi, chemins de câbles...)
La gestion des cordons de brassage et des câbles est assurée par les composants CMS modulaires de Connect Com
Le respect des rayons de courbure des fibres optiques est garanti à tout moment par les composants CMS

Spécifique au client et configurable individuellement

Possibilité d'extension individuelle et entièrement précâblée avec technique active et passive par Connect Com
Préprogrammation des composants actifs sur demande, au choix départ usine ou sur place par des techniciens CCM

Données techniques du boîtier multifonctionnel

Données techniques MFG

Bôite	MFG 8	MFG 12	MFG 18
Matériel	Aluminium/Acier inoxydable	Aluminium/ Acier inoxydable	Aluminium/ Acier inoxydable
Couleur	RAL 7035	RAL 7035	RAL 7035
Dimensions HxLxP [mm]	1600 x 1000 x 500	1600 x 1400 x 500	1600 x 2000 x 500
Classe de protection IP	IP 55	IP 55	IP 55
Classe de résistance	RC2	RC2	RC2
Plage de température [°C]	-40 à +90	-40 à +90	-40 à +90
Utilisation double paroi	oui	oui	oui

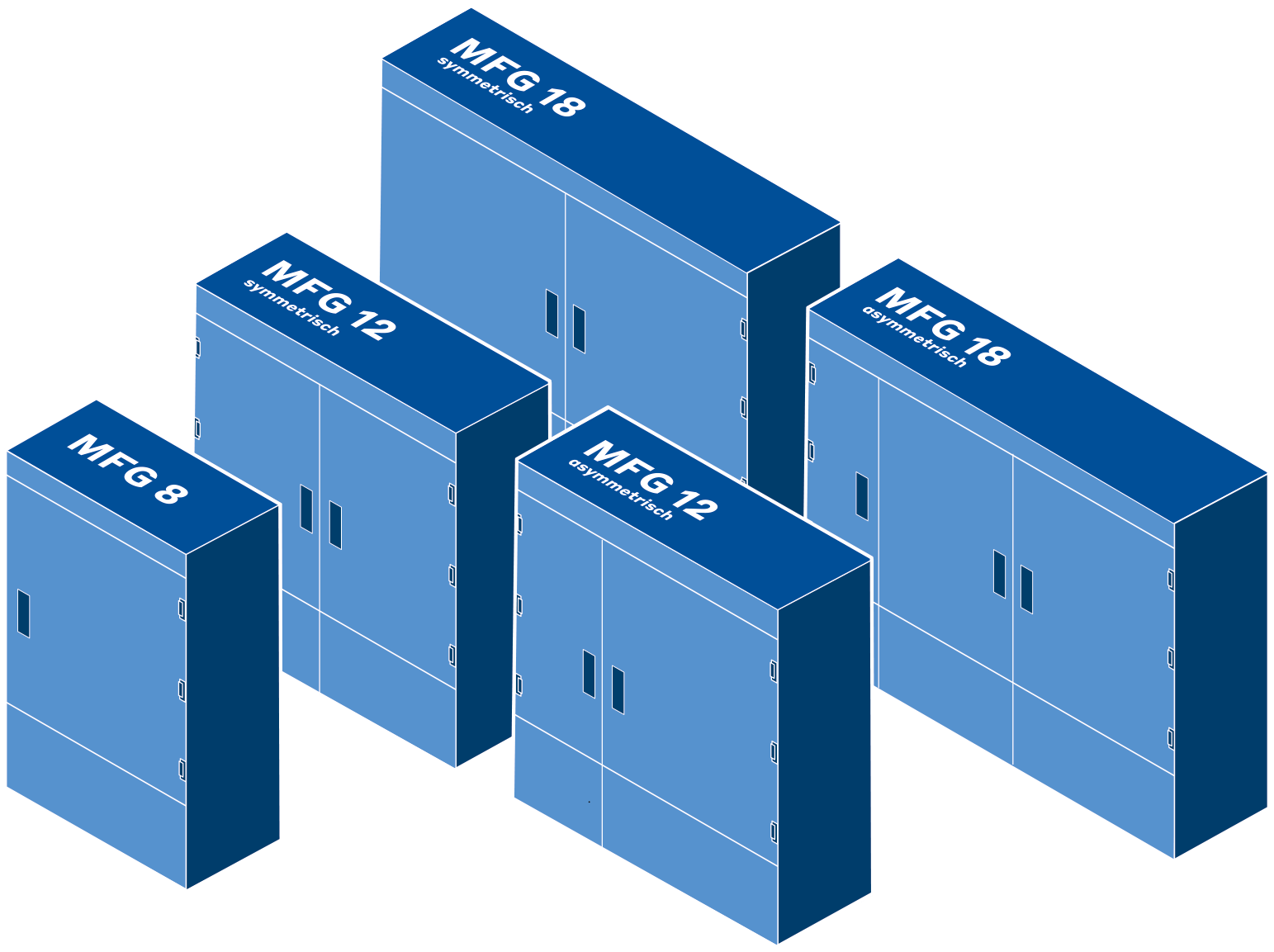

Trois tailles, toutes les options

Afin de pouvoir réagir au mieux aux topologies de réseau existantes ou aux spécificités du site, Connect Com propose des boîtiers multifonctions en trois tailles différentes. Tous les modèles sont fabriqués en aluminium à double paroi, résistant aux intempéries

Les différentes répartitions des boîtiers des modèles 12 et 18 permettent de disposer d'une zone verrouillable séparément et sécurisée par une double fermeture pour la sous-distribution électrique.

La structure modulaire du boîtier permet de remplacer toutes les parties extérieures du boîtier pendant le fonctionnement - sans interruption du réseau

Système CCM VARIO : une liberté maximale pour l'aménagement de l'espace intérieur

Un cadre de montage configurable individuellement ainsi qu'une plaque de fond librement configurable permettent d'aménager l'intérieur des caissons multifonctions CCM de manière complètement variable. Grâce aux composants du système CCM VARIO, les caissons multifonctions déjà en service peuvent être rapidement et facilement rééquipés ou adaptés à de nouvelles conditions.

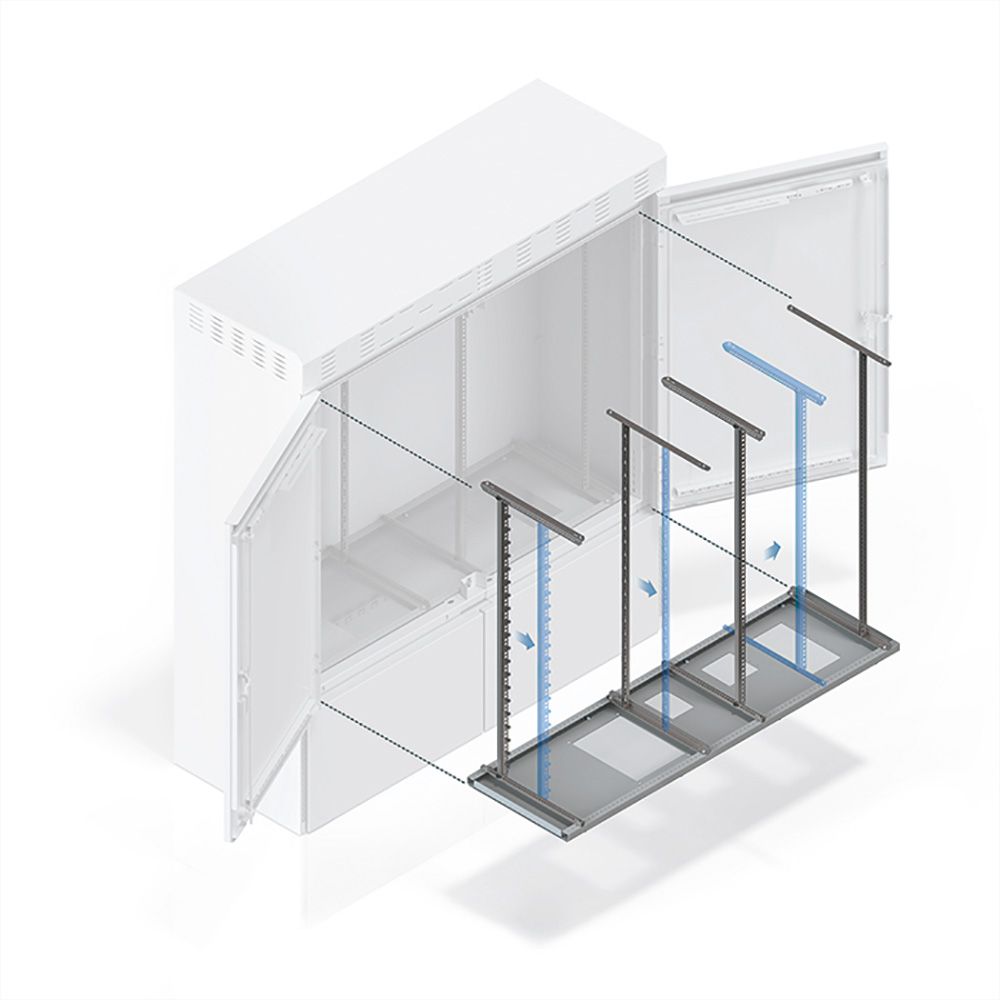

Composants du système Aménagement intérieur

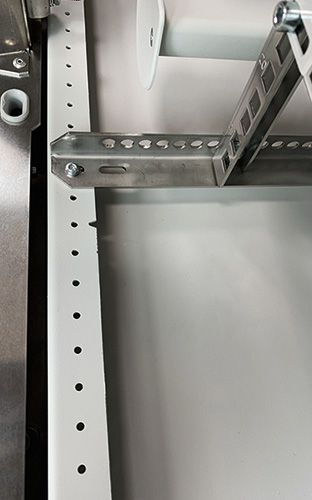

Cadre de montage configurable individuellement

Une grille de trous dans le cadre de montage ou dans le plafond du boîtier permet de réaliser des baies avec des largeurs et des profondeurs adaptées aux besoins. Il est ainsi possible d'intégrer de manière flexible des baies 19“ou ETSI ainsi que des composants CMS pour le câble de raccordement et la gestion des flux. Une grille à mailles serrées permet un réglage fin en profondeur et en largeur.

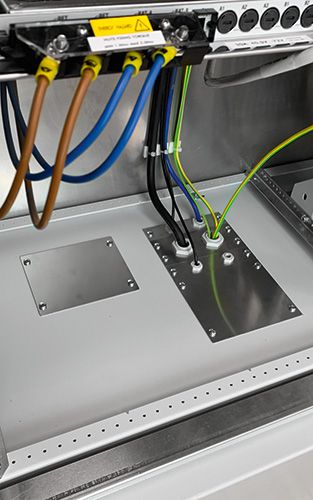

Plaque de sol librement modulable

Les plaques de fond des boîtiers multifonctions CCM sont modulaires en ce qui concerne le positionnement, la taille et le nombre de découpes pour le passage des câbles. Les fibres optiques et les câbles électriques peuvent ainsi être acheminés de manière optimale vers les composants actifs et passifs.

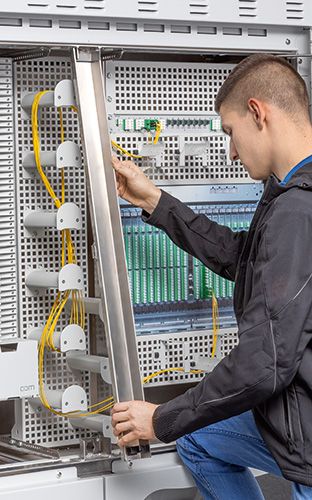

Entretoise amovible

L'entretoise amovible et montable sans outil permet d'accéder librement aux composants actifs et passifs et facilite ainsi leur montage, leur maintenance et leur utilisation.

La barrette intermédiaire amovible permet également de minimiser le travail et le temps nécessaires à la pose des câbles de raccordement.

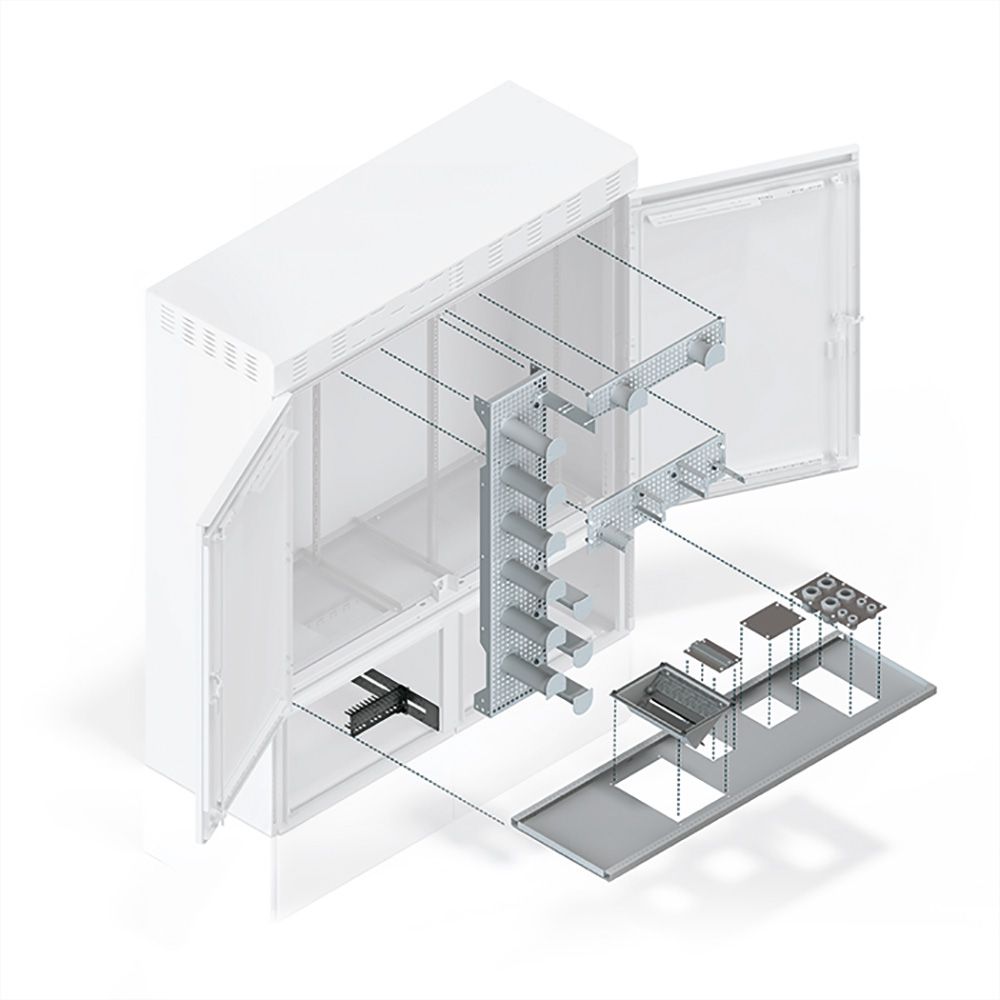

Solutions intelligentes de gestion des câbles

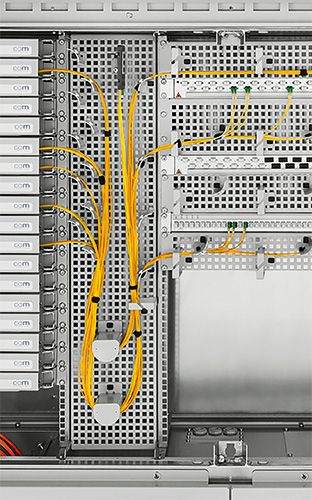

Gestion des cordons de brassage et des surlongueurs

Le CMS (Connect Com Modular System) est un système flexible de gestion des cordons de brassage et des câbles de raccordement pour le stockage et la gestion des cordons de brassage et de raccordement. Les composants CMS permettent d'acheminer les câbles patch de longueur uniforme vers la technique active ou les modules de split.

La base de la vaste gamme CMS est constituée d'embases qui peuvent être montées aussi bien verticalement entre les baies qu'horizontalement entre les composants actifs. Sur les plaques de base peuvent être vissés des composants CMS tels que des tonneaux de renvoi, des colliers de câbles, des colliers de renvoi ainsi que des supports de splitter.

Passages de câbles

Pour l'étanchéité des câbles à fibres optiques dans la dalle de sol, il est possible de réaliser différentes variantes de passages de câbles pour les boîtiers multifonctions CCM :

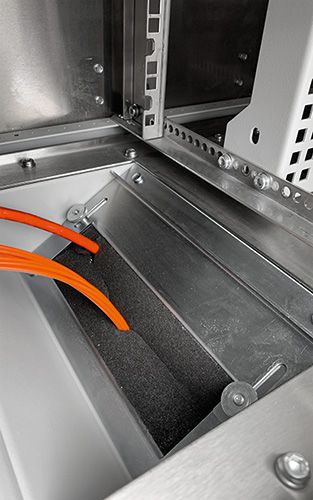

Système flexible de passage de câbles
Les joints séparables sans outil permettent un passage et une étanchéité rapides et simples des câbles avec Ø 1 – Ø 42 mm ainsi que des câbles à fibres optiques préconfectionnés.
Passe-câbles à vis et inserts de passage de câbles
pour différents diamètres de câbles
Des plaques aveugles
permettent une extension ultérieure et évolutive
de la boîte multifonctions CCM

Introductions en V: L'angle d'introduction de 45° ; assure un rayon de courbure optimal et une décharge des câbles à fibres optiques. Des presse-étoupes, des passages de câbles flexibles ou des plaques d'obturation peuvent être installés dans l'entrée en V.

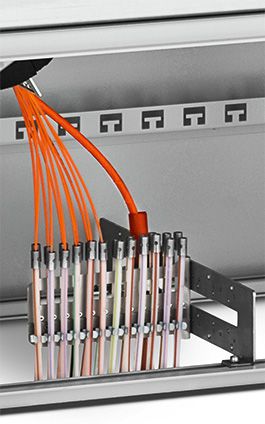

Gestion des microtubes

La gestion innovante des microconduites dans le socle intermédiaire garantit une séparation claire et nette entre les câbles et la zone technique. Les microconduites de Ø 7 – 20 mm peuvent être fixées et interceptées rapidement et facilement, ce qui permet un passage optimal des câbles à fibres optiques dans le boîtier.

La fixation des microconduites dans le socle intermédiaire est possible aussi bien verticalement qu'horizontalement. Le montage des microconduites s'effectue individuellement à l'aide d'équerres d'interception ou en conduite à l'aide de colliers de câbles qui peuvent être positionnés en continu et confirmés ultérieurement.

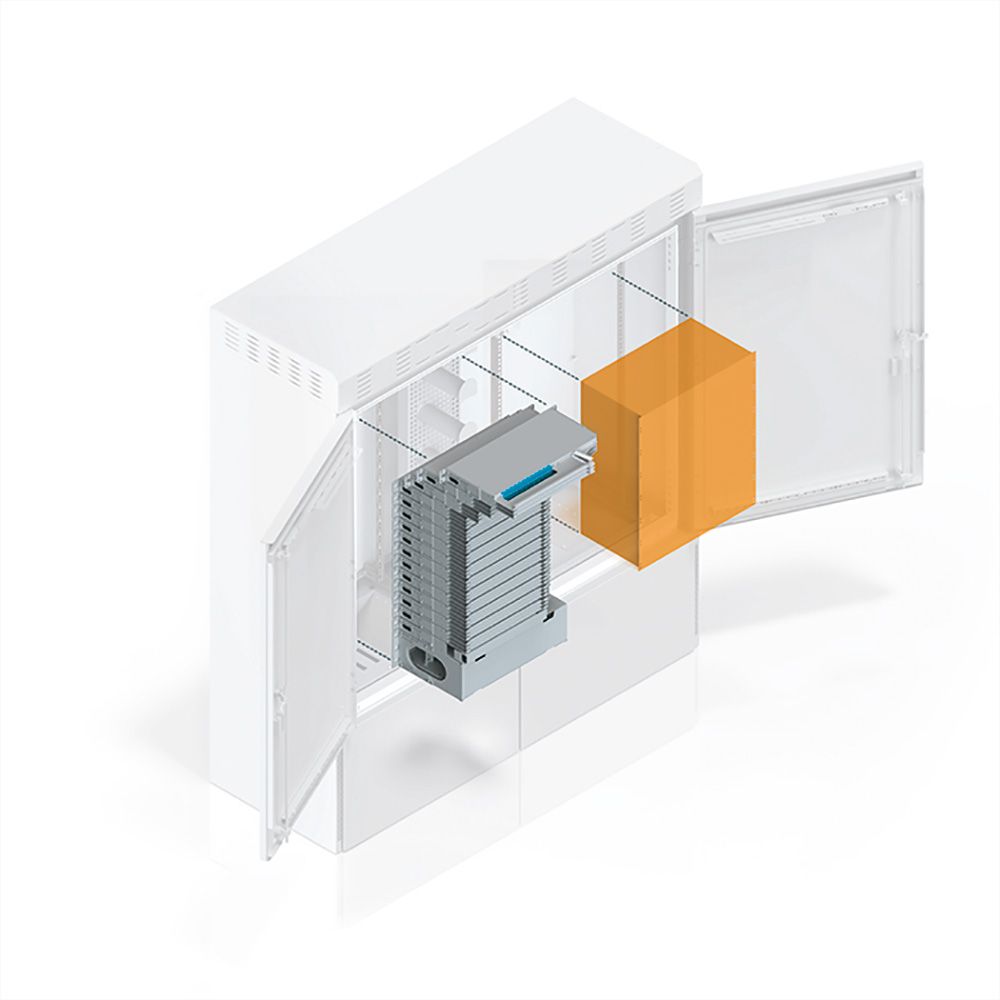

Technique active et passive

CCM SLITE™ Panneau de brassage fibre optique

Les panneaux de brassage CCM SLITE constituent le cœur de la technique passive dans les boîtiers multifonctions CCM. Ils se distinguent par une multitude de caractéristiques particulières:

Densité de ports pour jusqu'à 96 fibres LC sur une unité de hauteur
Montage à l'avant et à l'arrière grâce à des équerres de montage réglables en continu
Le montage à l'arrière permet un accès sans obstacle à la plaque de réception des câbles - il n'est donc pas nécessaire d'enfiler les câbles
Des versions pivotantes à droite ou à gauche sont disponibles
Des variantes 19”et ETSI sont disponibles

La plaque de réception de câbles CCM SLITE sert à la réception optimale des câbles à fibres optiques et à l'acheminement des fils de cuivre par des goulottes ondulées vers les panneaux CCM SLITE.

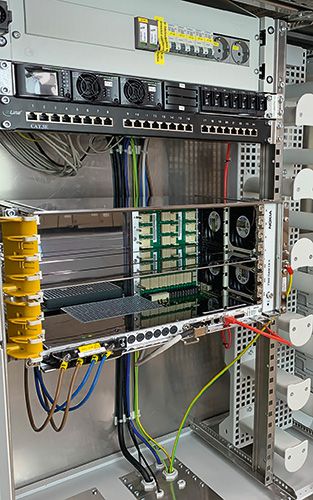

Zone d'actifs définie par le client

L'installation de la technique active livrée par le client ou définie par lui s'effectue sur demande dans des baies 19”- ou ETSI avec jusqu'à 21 unités de hauteur. Des composants CMS utilisables de manière flexible assurent un acheminement optimal et
structuré des câbles de raccordement.

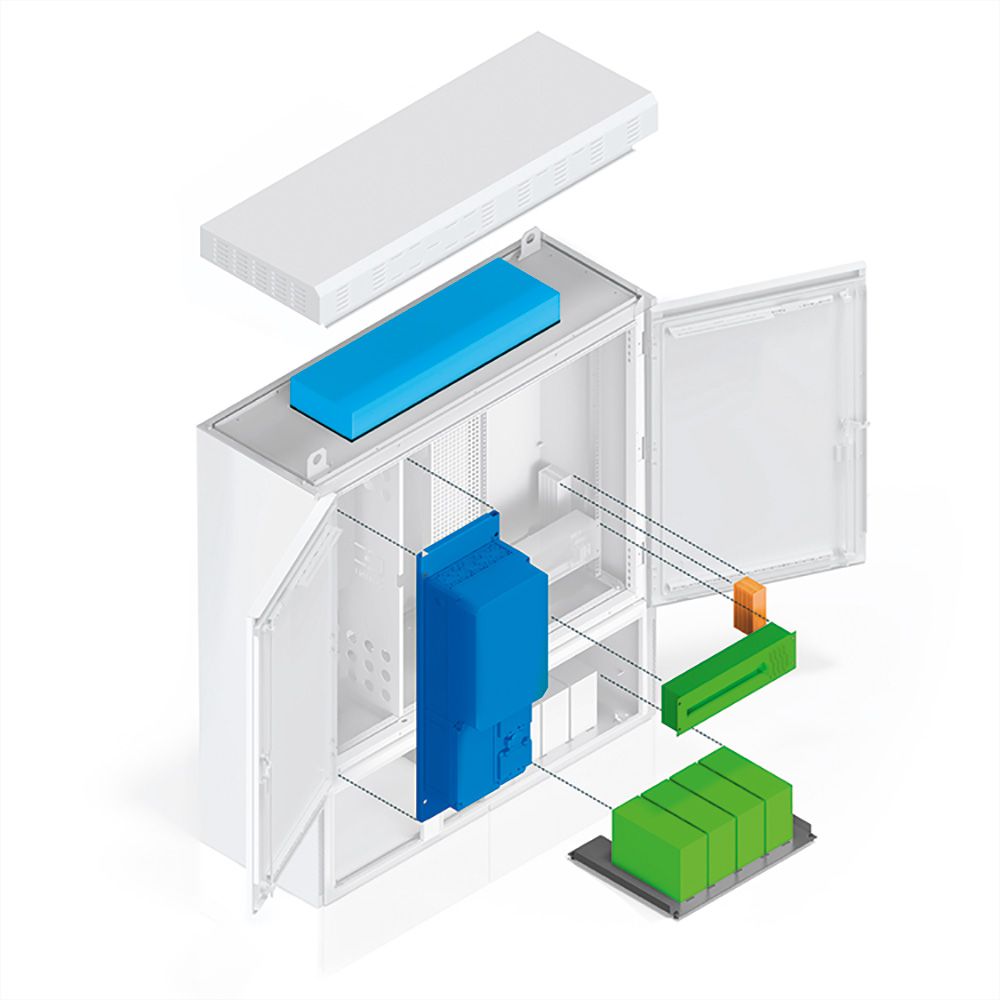

Options d'équipement

Refroidissement

La ventilation des caissons multifonctions CCM est assurée par le refroidissement passif inhérent à la construction ainsi que par des solutions disponibles en option pour un refroidissement actif supplémentaire.

Rafraîchissement passif

La conception à double paroi de l'enceinte, des portes et du toit permet de refroidir l'intérieur de l'enceinte par convection, ce qui permet d'évacuer la chaleur.
Max. 27 W/K

Refroidissement actif

Les échangeurs de chaleur à faible consommation d'énergie ou les appareils Direct Air Cooling garantissent un fonctionnement sûr de la technique active, même en cas de températures extérieures élevées ou de fort rayonnement solaire. L'ajout d'un refroidissement actif est possible à tout moment et sans problème grâce au toit amovible
Max. 140 W/K

Chauffage

Pour protéger la technique active en cas de gel extrême, les boîtiers multifonctions CCM peuvent également être équipés d'un chauffage.

Alimentation électrique sans interruption (UPS)

Les accumulateurs d'énergie intégrés (batteries jusqu'à 90 Ah) assurent une alimentation sûre en 48 V des consommateurs raccordés en cas de panne de courant et garantissent un fonctionnement durable sur secteur. L'ajout d'un onduleur est possible à tout moment et sans problème.

Sous-distribution électrique

Pour garantir une distribution de l'énergie dans le réseau basse tension, les boîtiers multifonctions CCM peuvent être équipés d'une sous-distribution spécifique au client.

Conçu et fabriqué sur mesure

Des boîtiers multifonctions entièrement construits pour une utilisation immédiate

Tous les boîtiers multifonctions CCM sont conçus et équipés selon les spécifications du client. Sur demande, ConnectCom se charge également d'autres prestations et livre des appareils multifonctions entièrement montés pour une utilisation immédiate:

Montage de la technique active et passive complète

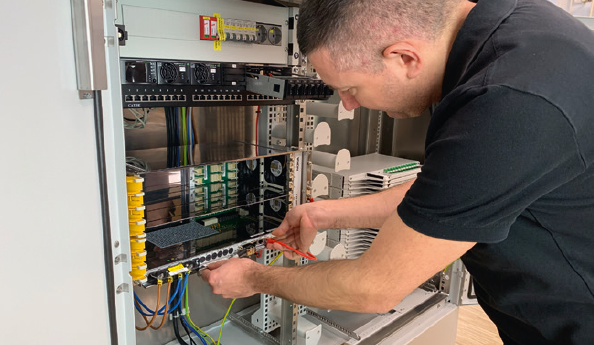

Précâblage selon les spécifications du client
Test VDE
Préprogrammation des composants actifs
Montage (en usine ou directement sur le lieu d'utilisation)

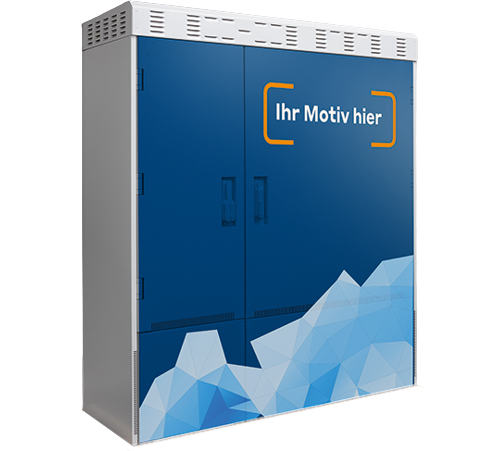

Marquage spécifique au client

Le branding personnalisé est une particularité de notre portefeuille. Dans ce cas, des films imprimés individuellement sont appliqués au choix à l'usine ou après l'installation sur le lieu d'utilisation – idéal pour la diffusion de vos propres messages de communication ou publicitaires.
